您當前的位置：首頁    產品分類    混合式步進電機    110FHB系列

110FHB系列

產品型號及參數

型   號

 步距角

相數

驅  動

電  壓

（V）

相

電 流（A）

保 持  轉 矩（N·M）

空載起動頻率（步/秒）

空載運行頻率（千步/秒）

 轉 動

慣 量（Kg·cm2）

相

電 感（mH）

相

電 阻

（Ω）

重量

（Kg）



價格

（元）

110FHB3500

0.6°等

3

220

2.6

7

1600

≥30

7.04

11.9

2.04

5

1100

110FHB3501

0.6°等

3

220

2.4

9.5

1600

≥30

9.3

14.7

1.9

6.5

1250

110FHB3502

0.6°等

3

220

3

12

1600

≥30

11.3

17.2

2.11

7.5

1400

110FHB3502XF

0.6°等

3

220

3

12

1600

≥30

11.3

17.2

2.11

7.5

1700

110FHB3503

0.6°等

3

220

3

18

1600

≥30

15.8

14.0

2.11

10

1900

110FHB3504

0.6°等

3

220

3

24

1600

≥30

18.5

23.4

3.03

12

2200

110FHB3505

0.6°等

3

220

3

29

1600

≥30

20.5

29.7

3.89

13

2450



注:

1、打 * 者為正在開發的新產品，可供期貨；型號后有“Z”者為增強型。

   2、二相電機為四引出線，四相電機為八引出線，除出線方式不同外，其余參數性能完全一樣，配本公司驅動電源時用二相電機。

四相電機可改接成二相電機，有串聯、并聯及單極性三種接法，按并聯接法時，相電流應加倍，四相電機用并聯接法時，高

速性能要優于其它接法。本公司產品中除35#,39#,42#,57#,86#四相電機外，其余均已按并聯接法接成二相電機。

  3、五相電機用五邊形接法及三相電機用三角形接法時，驅動器電流應提高至表列相電流的1.7倍。五相及三相電機用星形接法時驅動器電流為相電流。五相電機用全橋驅動器及三相電機用三角形接法時，電機高速性能要優于其它接法，但溫升略高。本公司三相電機除130BYG3501B/D和130BYG3502B/D為星形接法外，其余已接成△型接法，五相電機型號后有“WB”；“WZ”；“WJ”標志的為五邊型接法，有“X”標志者為星型接法。

  4、 表中驅動電壓為帶有參考意義的標準電壓，電機可在低于標準電壓或略高于標準電壓的范圍內正常使用，其值主要取決于驅動器。在力矩富裕的前提下，盡可能用較小的驅動電壓和電流，以降低電機溫升。

   5、 二相及三相電機若用220 V輸入電壓驅動時一定要接地保護。

  6、三相電機配MS 型三相驅動電源可按以下步距角細分運行：0.9°、 0.72°、 0.6°、 0.45°、 0.36°、0.3°、

0.225°、 0.18°、 0.15°、 0.12°、0.09°、0.072°、 0.06°、 0.05625°、0.045°、0.036°。

   7、 表中空載起動頻率及空載運行頻率為半步工作狀態下的參數。

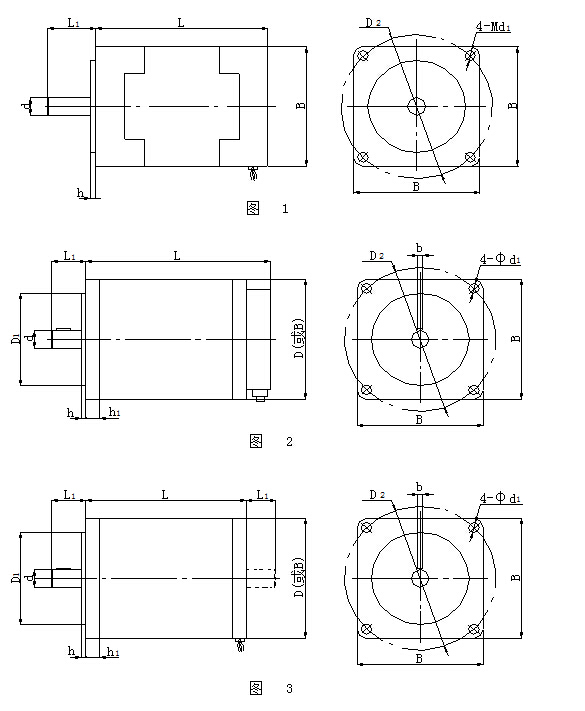

電機外形及安裝尺寸













               尺

      寸

型        號

B

d

(h7)

L1

b

D1

(h7)

h

h1

L

D2

d  1

備 注

110FHB3500

110

16

35

5

56

2

12

156

126

9

圖  2

110FHB3501

173

110FHB3502

192

110FHB3503

233

110FHB3504

257

110FHB3505

286

110FHB3500C

110

19

40

6

85

3

12

156

132

9

110FHB3501C

173

110FHB3502C

192

110FHB3503C

233

110FHB3504C

257

110FHB3505C

286

110FHB3502XF

110

10

52

-

85

4

12

160

132

9

110FHB3501B,3501D

110

15

35

-

56

2

12

137

126

9

圖  3

110FHB3502B,3502D

156

110FHB3503B,3503D

197

110FHB3504B,3504D

221

110FHB3505B,3505D

250

110FHB3503B2,3503D2

110

18

35

-

56

2

12

197

126

9

圖  3

110FHB3504B2,3504D2

221

110FHB3505B2,3505D2

250

注： D型電機為雙軸伸型，無鍵槽。















運行矩頻特性（平均參考值）

電 機 型 號

驅動電源相電壓/相電流

運 行

步 距

角

           N·M

   運 行 矩 頻 特 性   步/秒


110FHB3500

MS-3H110M

AC220V/5.2A

(△接法)

0.6°

6.37

300

6.93

500

6.79

1000

6.7

2000

6.6

4000

6.5

6000

4.9

8000

3.85

10000

3.36

12000

2.45

15000

110FHB3501

MS-3H110M

AC220V/5.2A

(△接法)

0.6°

8.4

300

8.75

500

9.45

1000

9.31

2000

9.1

4000

7.21

6000

5.81

8000

4.9

10000

3.85

12000

3.36

15000

110FHB3502

MS-3H110M

AC220V/5.2A

(△接法)

0.6°

12.32

300

12.32

500

12.46

1000

12.81

2000

11.76

4000

9.66

6000

7.35

8000

5.67

10000

5.11

12000

4.2

15000

110FHB3502XF

MS-3H110M

AC220V/5.2A

(△接法)

0.6°

12.88

300

12.80

500

13.16

1000

12.81

2000

12.60

4000

10.01

6000

9.31

8000

6.86

10000

5.60

12000

4.76

15000

110FHB3503

MS-3H110M

AC220V/5.2A

(△接法)

0.6°

19.04

300

19.74

500

19.18

1000

19.32

2000

13.93

4000

10.99

6000

7.63

8000

6.37

10000

5.32

12000

4.2

15000

110FHB3504

MS-3H110M

AC220V/5.2A

(△接法)

0.6°

23.40

300

23.52

500

22.92

1000

22.56

2000

16.10

4000

11.06

6000

7.91

8000

6.93

10000

6.09

12000

4.9

15000

110FHB3505

MS-3H110M

AC220V/5.2A

(△接法)

0.6°

26.40

300

28.20

500

28.80

1000

20.40

2000

14.56

4000

7.49

6000

6.44

8000

6.3

10000

5.81

12000

4.48

15000




運行矩頻特性（平均參考值）

注：　 1）以上數據為平均參考值，用戶可據此繪成矩頻特性曲線。

      2）二相及四相電機在低頻段100±20步/秒處有諧振區,工作時避開此區為佳。

      3) 當電機的運行頻率超過二分之一空載起動頻率時，所用控制器應具有升降頻功能。

      4） 電機軸功率與轉矩轉速及頻率間的關系

       M（N·M）* n (轉/分)= 9.55 * P(W)

n（轉/分）=  步矩角 * f（步/秒）/ 6°
