110BYG系列

產品型號及參數

型   號

 步距角

相數

驅  動

電  壓

（V）

相

電 流（A）

保 持  轉 矩（N·M）

空載起動頻率（步/秒）

空載運行頻率（千步/秒）

 轉 動

慣 量（Kg·cm2）

相

電 感（mH）

相

電 阻

（Ω）

重 量

（Kg）



價格

（元）

110BYG3500

0.6°等

3

220

2.6

7

1600

≥30

7.2

7.4

1.4

6.5



110BYG3501

0.6°等

3

220

3

11

1600

≥30

11.3

10.0

1.9

8.0



110BYG3502

0.6°等

3

220

3

17

1600

≥30

15.8

14.1

2.5

10.5



110BYG3503

0.6°等

3

220

3

19

1600

≥30

16.8

16.7

2.4

11.0



110BYG3504

0.6°等

3

220

3

21

1600

≥30

18.5

14.5

2.6

12.0



110BYG3505

0.6°等

3

220

3

25

1600

≥30

20.5

16.0

2.8

13.5



110BYG3506

0.6°等

3

220

3

14

1600

≥30

13.5

10.1

2.1

9.5



110BYG4500

0.9/1.8°

2

100

4.5

8

1200

≥15

7.2

7.5

0.6

7.0



110BYG4501

0.9/1.8°

2

100

5

12

1200

≥15

11.3

5.8

0.5

8.5



110BYG4502

0.9/1.8°

2

100

5

20

1200

≥15

15.8

6.5

0.6

10.5



110BYG4601

0.75/1.5°

2

100

5

13

1200

≥15

11.3

6.8

0.5

8.5



110BYG4601Z

0.75/1.5°

2

100

5

15

1200

≥15

11.3

6.0

0.6

8.5



110BYG4602

0.75/1.5°

2

100

5

23

1200

≥15

15.8

8.7

0.4

10.5



110BYG5800

0.225/0.45°

5

80

3

6

3000

≥40

7.2

7.1

0.76

7.0



110BYG5501

0.36/0.72°

5

80

3

10

2200

≥30

11.3

9.5

1.1

8.0



110BYG5501XF

0.36/0.72°

5

80

3

10

2200

≥30

11.3

9.2

1.5

8.0



110BYG5601

0.3/0.6°

5

80

3

10

2500

≥35

11.3

10.0

1.1

8.0



110BYG5801

0.225/0.45°

5

80

3

10

3000

≥40

11.3

8.1

1.2

8.0



110BYG5502

0.36/0.72°

5

80

3

16

2200

≥30

15.8

13.1

1.5

10.5



110BYG5602

0.3/0.6°

5

80

3

16

2500

≥35

15.8

12.1

1.1

10.5



110BYG5802

0.225/0.45°

5

80

3

16

3000

≥40

15.8

13.1

1.1

10.5



110BYG5503

0.36/0.72°

5

80

3

18

2200

≥30

16.8

14.1

1.4

11.0



110BYG5504

0.36/0.72°

5

80

3

21

2200

≥30

18.5

12.5

1.2

12.0





注:

1、打 * 者為正在開發的新產品，可供期貨；型號后有“Z”者為增強型。

   2、二相電機為四引出線，四相電機為八引出線，除出線方式不同外，其余參數性能完全一樣，配本公司驅動電源時用二相電機。

四相電機可改接成二相電機，有串聯、并聯及單極性三種接法，按并聯接法時，相電流應加倍，四相電機用并聯接法時，高

速性能要優于其它接法。本公司產品中除35#,39#,42#,57#,86#四相電機外，其余均已按并聯接法接成二相電機。

  3、五相電機用五邊形接法及三相電機用三角形接法時，驅動器電流應提高至表列相電流的1.7倍。五相及三相電機用星形接法時驅動器電流為相電流。五相電機用全橋驅動器及三相電機用三角形接法時，電機高速性能要優于其它接法，但溫升略高。本公司三相電機除130BYG3501B/D和130BYG3502B/D為星形接法外，其余已接成△型接法，五相電機型號后有“WB”；“WZ”；“WJ”標志的為五邊型接法，有“X”標志者為星型接法。

  4、 表中驅動電壓為帶有參考意義的標準電壓，電機可在低于標準電壓或略高于標準電壓的范圍內正常使用，其值主要取決于驅動器。在力矩富裕的前提下，盡可能用較小的驅動電壓和電流，以降低電機溫升。

   5、 二相及三相電機若用220 V輸入電壓驅動時一定要接地保護。

  6、三相電機配MS 型三相驅動電源可按以下步距角細分運行：0.9°、 0.72°、 0.6°、 0.45°、 0.36°、0.3°、

0.225°、 0.18°、 0.15°、 0.12°、0.09°、0.072°、 0.06°、 0.05625°、0.045°、0.036°。

   7、 表中空載起動頻率及空載運行頻率為半步工作狀態下的參數。

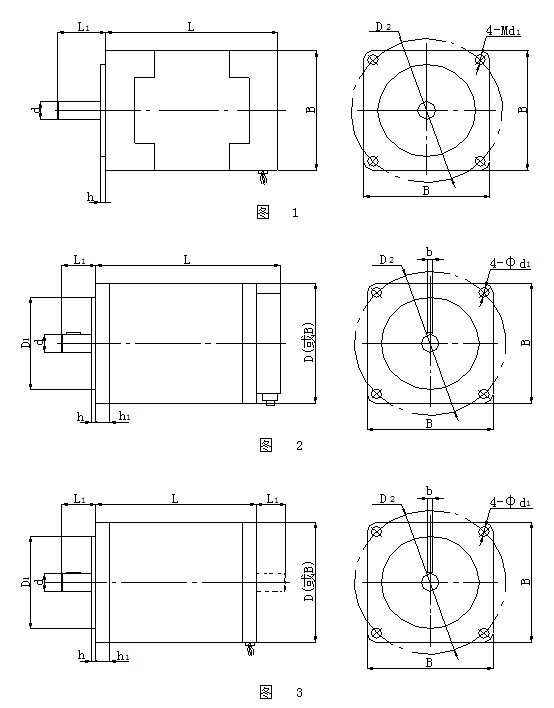

電機外形及安裝尺寸











               尺

                        寸

 型        號

D

B

d

(h7)

L1

b

D1

(h7)

h

h1

L

D2

d  1



備 注



75BYG4501

75

75

9.5

30

3

60

2.5

8

96

84

5.5

圖  3

75BYG4502

127

90BYG3501,90BYGH3501

90BYG4501,5501,5501WB

90

90

14

28

4

70

3

8

130

107

7

圖  3

90BYG3502,90BYGH3502

90BYG4502,5502,5502WB

30

167

90BYG3501A,90BYGH3501A

90BYG4501A,5501A

90

90

9.5

28

3

73

3

8

98

98.4

5.5

圖  2

90BYG3502A,90BYGH3502A

90BYG4502A,5502A

30

135

90BYG3501B, 90BYGH3501B

90BYG4501B,5501B

90

90

14

28

4

70

3

8

98

107

7

90BYG3502B,90BYGH3502B

90BYG4502B 5502B

30

135

90BYG3503,90BYGH3503

90BYG5503,5503WB

90

90

14

30

4

70

3

8

183

107

7

圖  2

90BYG3503B, 90BYGH3503B，90BYG5503B

90

90

14

30

4

70

3

8

151

107

7

圖  3

110BYG4500,3500S

110

110

16

35

4

85

4

12

120

132

9

110BYG4501,4601,4601Z

110

110

16

35

4

85

4

12

192

132

9

圖  2

110BYG4502,4602

233

110BYG4501S

110

110

16

35

4

85

4

12

156

132

9

圖  3

110BYG4502S

197

110BYG4501E

110

110

16

56

5

85

4

12

192

132

9

圖  2

110BYG3500,5800WB

110

110

16

35

5

56

2

12

156

126

9

110BYG3501,5501WB,

110BYG5501WZ,5501WJ

192

110BYG3502，5502WB，5502WZ

233

110BYG3503,5503WB

110

110

16

35

5

56

2

12

243

126

9

110BYG3504,5504WB

261

110BYG3505

286

110BYG3506

210

110BYG3501B,3501D

110BYG5501B,5501D

110

110

15

40

-

56

2

12

156

126

9

圖  3

110BYG3502B,3502D

110BYG5502B,5502D

110

110

15

40

-

56

2

12

197

126

9

110BYG3503B,3503D

110BYG5503B,5503D

207

110BYG3504B,3504D

110BYG5504B,5504D

225

110BYG3505B,3505D

110

110

18

35

-

56

2

12

250

126

9

110BYG5501,5501J

110

110

16

35

5

56

2

12

202

126

9

圖  2

110BYG5502,5502J

243

110BYG5501C

110

110

16

35

4

85

4

12

202

132

9

110BYG5502C

243

110BYG3500C,5800JH

110

110

19

40

6

85

3

12

156

132

9

110BYG3501C,5501JH,5601JH

192

110BYG3502C

233

110BYG3506C

210

110BYG3504S

110

110

16

35

4

85

4

12

225

132

9

圖  3

110BYG3506S

175

110BYG3501XF，5501XF

110

110

10/16

52

-

85

4

12

161

132

9

110BYG3506XF，5502XF

175

注： D型電機為雙軸伸型，無鍵槽。
