130BYG系列

產品型號及參數

型   號

 步距角

相數

驅  動

電  壓

（V）

相

電 流（A）

保 持  轉 矩（N·M）

空載起動頻率（步/秒）

空載運行頻率（千步/秒）

 轉 動

慣 量（Kg·cm2）

相

電 感（mH）

相

電 阻

（Ω）

重 量

（Kg）



價格

（元）

130BYG3501

0.6°等

3

220

4

27

1400

≥20

33.3

15.0

1.1

13.0

2450

130BYG3502

0.6°等

3

220

4

38

1200

≥15

48.4

20.0

1.4

17.0

3050

130BYG3503

0.6°等

3

220

4

45

1000

≥12

55.5

22.0

1.5

19.5

3400

130BYG3504S

0.6°等

3

220

4

33

1300

≥17

41.7

18.0

1.2

15.0

2750

130BYG4501

0.9/1.8°

2

120

7

30

1000

≥12

33.3

6.8

0.5

13.0

2300

130BYG4501Z

0.9/1.8°

2

120

7

33

1000

≥12

33.3

8.9

0.6

13.0

2450

130BYG4502

0.9/1.8°

2

120

7

40

1000

≥10

48.4

8.2

0.7

17.0

2900

130BYG4502Z

0.9/1.8°

2

120

7

45

1000

≥10

48.4

9.8

0.8

17.0

3050

130BYG4503

0.9/1.8°

2

120

7

50

900

≥10

55.5

9.3

0.8

19.5

3250

130BYG4504S

0.9/1.8°

2

120

7

36

1000

≥10

41.7

8.0

0.7

15.0

2600

130BYG5501

0.36/0.72°

5

100

5

25

1800

≥25

33.3

7.4

0.7

13.5

2450

130BYG5502

0.36/0.72°

5

100

5

35

1800

≥25

48.4

9.0

1.0

17.5

3050

130BYG3501B/D

0.6°等

3

220

4

27

1400

≥20

33.3

15.0

1.1

12.5

2450

130BYG3502B/D

0.6°等

3

220

4

38

1400

≥20

48.3

20.0

1.4

16.5

3050

*160BYG3501

0.6°等

3

220

5

50

1000

≥10











*160BYG3502

0.6°等

3

220

5

80

1000

≥10













注:

1、打 * 者為正在開發的新產品，可供期貨；型號后有“Z”者為增強型。

   2、二相電機為四引出線，四相電機為八引出線，除出線方式不同外，其余參數性能完全一樣，配本公司驅動電源時用二相電機。

四相電機可改接成二相電機，有串聯、并聯及單極性三種接法，按并聯接法時，相電流應加倍，四相電機用并聯接法時，高

速性能要優于其它接法。本公司產品中除35#,39#,42#,57#,86#四相電機外，其余均已按并聯接法接成二相電機。

  3、五相電機用五邊形接法及三相電機用三角形接法時，驅動器電流應提高至表列相電流的1.7倍。五相及三相電機用星形接法時驅動器電流為相電流。五相電機用全橋驅動器及三相電機用三角形接法時，電機高速性能要優于其它接法，但溫升略高。本公司三相電機除130BYG3501B/D和130BYG3502B/D為星形接法外，其余已接成△型接法，五相電機型號后有“WB”；“WZ”；“WJ”標志的為五邊型接法，有“X”標志者為星型接法。

  4、 表中驅動電壓為帶有參考意義的標準電壓，電機可在低于標準電壓或略高于標準電壓的范圍內正常使用，其值主要取決于驅動器。在力矩富裕的前提下，盡可能用較小的驅動電壓和電流，以降低電機溫升。

   5、 二相及三相電機若用220 V輸入電壓驅動時一定要接地保護。

  6、三相電機配MS 型三相驅動電源可按以下步距角細分運行：0.9°、 0.72°、 0.6°、 0.45°、 0.36°、0.3°、

0.225°、 0.18°、 0.15°、 0.12°、0.09°、0.072°、 0.06°、 0.05625°、0.045°、0.036°。

   7、 表中空載起動頻率及空載運行頻率為半步工作狀態下的參數。

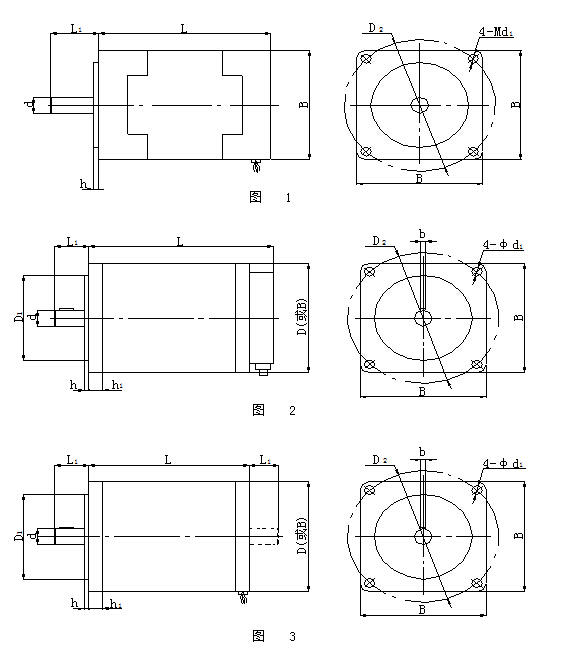

電機外形及安裝尺寸

               尺

                        寸

 型        號

D

B

d

(h7)

L1

b

D1

(h7)

h

h1

L

D2

d  1



備 注



130BYG3501S

130

130

19

45

5

100

4

14

188

155

11

圖  3

130BYG3502S

245

130BYG3503S

275

130BYG3504S,4504S

220

130BYG3501，4501

130BYG4501Z，4501J

130

130

19

45

5

100

4

14

221

155

11

圖  2

130BYG3502，4502

130BYG4502Z，4502J

278

130BYG3503，4503

130

130

19

45

5

100

4

14

308

155

11

130BYG5501

130

130

19

45

5

100

4

14

232

155

11

130BYG5502

287

130BYG3501B，3501D

130BYG5501B，5501D

130

130

19

45

5

100

4

14

188

155

11

圖  3

注： D型電機為雙軸伸型，無鍵槽。



運行矩頻特性（平均參考值）

電機型號

驅動電源

電壓/電流

運 行

步 距

角

           N·M

   運 行 矩 頻 特 性   步/秒

130BYG4501

SMD2N8

AC120V/7A

0.9°

19.2

100

21.6

200

20.4

500

20.4

1000

18.24

2000

14.0

3000

8.4

4000

7.0

6000

5.25

8000

3.5

10000

130BYG4501

WD2N8

AC120V/7A

0.9°

18.0

100

19.8

200

19.8

500

19.2

1000

16.2

2000

10.85

3000

6.65

4000

5.2

6000

4.9

8000

3.75

10000

130BYG4501

CQA36X8A

AC220V/7A

0.9°

14.16

100

19.08

200

19.32

500

18.48

1000

17.16

2000

16.59

3000

16.03

4000

11.2

6000

8.75

8000

7.7

10000

130BYG4501Z

WD2N8

AC120V/7A

（并聯）

0.9°

20.4

100

20.4

200

19.2

500

18.6

1000

16.45

2000

12.6

3000

8.05

4000

7.8

6000

5.6

8000

5.25

10000

130BYG4502

SMD2N8

AC120V/7A

0.9°

22.8

100

27.6

200

27.0

500

24.72

1000

20.04

2000

10.99

3000

6.93

4000

7.14

6000

4.76

8000

3.43

10000

130BYG4502

WD2N8

AC120V/7A

0.9°

24.6

100

25.8

200

25.8

500

24.6

1000

22.2

2000

11.5

3000

7.0

4000

4.8

6000

5.2

8000

5.15

10000

130BYG4502

CQA36X8A

AC220V/7A

0.9°

16.2

100

24.0

200

24.6

500

24.84

1000

24.0

2000

22.32

3000

16.66

4000

10.22

6000

7.7

8000

4.2

10000

130BYG4502Z

WD2N8

AC120V/7A

0.9°

26.4

100

30.6

200

29.6

500

29.6

1000

18.6

2000

10.15

3000

7.7

4000

4.9

6000

5.95

8000

4.55

10000

130BYG4503

WD2N8

AC120V/7A

0.9°

26.4

100

31.2

200

30.0

500

29.4

1000

18.2

2000

12.6

3000

7.7

4000

5.8

6000

5.6

8000

4.2

10000

130BYG3503

MS-3H130M

AC220V/6.8A

0.6°

46.92

300

44.76

500

47.28

1000

41.04

2000

20.88

4000

17.16

6000

12.48

8000

9.0

10000

8.19

12000

6.09

15000

130BYG3504

MS-3H130M

AC220V/6.8A

0.6°

32.16

300

32.76

500

32.64

1000

31.56

2000

24.36

4000

16.56

6000

11.64

8000

9.6

10000

7.32

12000

6.12

15000

130BYG5501

WD5H5

AC80V/4.5A

0.36°

22.2

100

22.2

500

22.2

1000

21.0

3000

16.75

5000

16.45

7000

14.5

10000

14.35

13000

8.4

16000

4.3

20000

130BYG5501

WD5HN5

AC100V/4.5A

0.36°

18.6

100

24.6

500

25.2

1000

22.8

3000

20.4

5000

18.4

7000

15.6

10000

14.7

13000

9.6

16000

7.0

20000

130BYG5502

WD5H5

AC80V/4.5A

0.36°

29.4

100

29.4

500

28.2

1000

24.6

3000

15.6

5000

13.65

7000

11.2

10000

10.5

13000

7.35

16000

4.7

20000

130BYG5502

WD5HN5

AC100V/4.5A

0.36°

31.8

100

31.8

500

31.2

1000

28.8

3000

19.25

5000

19.0

7000

16.8

10000

18.0

13000

9.45

16000

5.6

20000

130BYG3501

D306

AC220V/5.8A

0.6°

25.2

300

25.2

500

25.2

1000

24.0

2000

21.0

4000

12.95

6000

9.45

8000

8.75

10000

7.7

12000

5.25

15000

130BYG3501

MS-3H130M

AC220V/6.8A

0.6°

25.92

300

25.44

500

25.68

1000

24.72

2000

21.6

4000

15.6

6000

11.88

8000

9.36

10000

8.33

12000

6.3

15000

130BYG3502

D306

AC220V/5.8A

0.6°

36.0

300

38.4

500

37.2

1000

35.4

2000

22.8

4000

15.0

6000

9.1

8000

8.4

10000

7.35

12000

6.3

15000

130BYG3502

MS-3H130M

AC220V/6.8A

0.6°

37.08

300

37.08

500

37.32

1000

35.4

2000

22.44

4000

15.24

6000

11.64

8000

8.82

10000

7.49

12000

5.53

15000

130BYG3503

MS-3H130M

AC220V/6.8A

0.6°

46.92

300

44.76

500

47.28

1000

41.04

2000

20.88

4000

17.16

6000

12.48

8000

9.0

10000

8.19

12000

6.09

15000

130BYG3504

MS-3H130M

AC220V/6.8A

0.6°

32.16

300

32.76

500

32.64

1000

31.56

2000

24.36

4000

16.56

6000

11.64

8000

9.6

10000

7.32

12000

6.12

15000

注：　 1）以上數據為平均參考值，用戶可據此繪成矩頻特性曲線。

      2）二相及四相電機在低頻段100±20步/秒處有諧振區,工作時避開此區為佳。

      3) 當電機的運行頻率超過二分之一空載起動頻率時，所用控制器應具有升降頻功能。

      4） 電機軸功率與轉矩轉速及頻率間的關系

       M（N·M）* n (轉/分)= 9.55 * P(W)

n（轉/分）=  步矩角 * f（步/秒）/ 6°
